INA直线导轨粘结式封盖条安装

使用封盖条 ADB 的导轨不可使用 RUDS。

在导轨已固定好后再安装封盖条。

粘结表面 – 导轨槽 – 必须清洁、无油并且干燥。

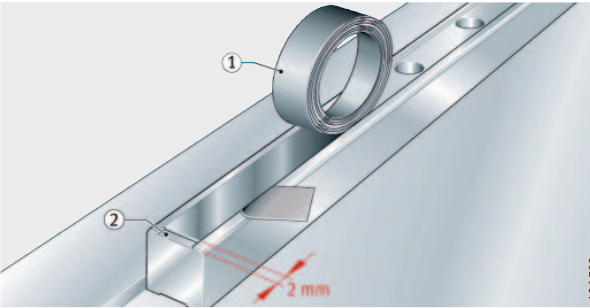

避免损坏滑块密封唇，将封盖条件放入槽内，如图放开一段封盖条粘结面朝下放入槽内，导轨要伸出 封盖条将近 2 mm。

固定封盖条如图：

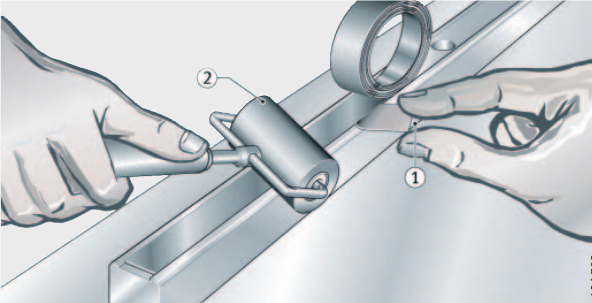

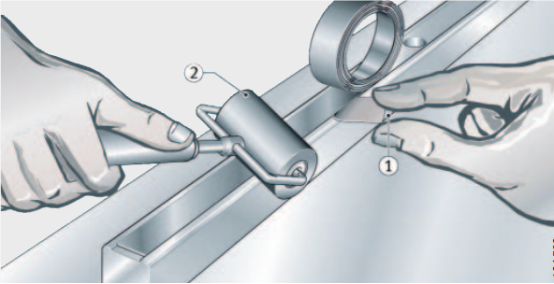

揭开保护膜将近 30 mm 并向一侧拉出，调直封盖条并用工具压入，例如通过压辊 。 粘结强度取决于所用压力 ，去除保护膜，完成封盖条安装。 最终粘合力在室温条件下大约 72 小时后达到。

嵌入式封盖条安装

封盖条 ADB-K 为精密产品，须仔细安装。在安装前，须检查凸耳无损伤并无褶皱。将封盖条放入槽内，用干净的布清洁封盖条 ADB-K 和导轨槽将半径大的一侧放入槽内，注意图中的弧线方向 – 马刀形以及箭头方向，封盖条的另外一侧会在导轨面上。

安装封盖条：

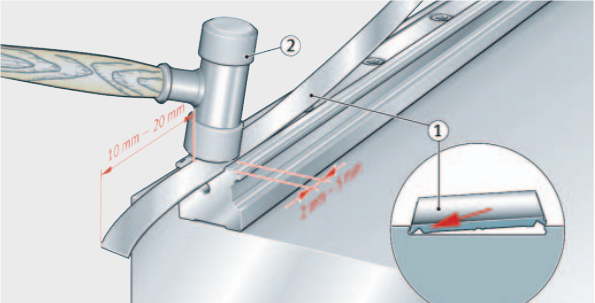

封盖条突出导轨端面大约 10 mm 到 20 mm ，将封盖条 2 mm 到 5 mm 的部分用橡皮锤子敲入 。

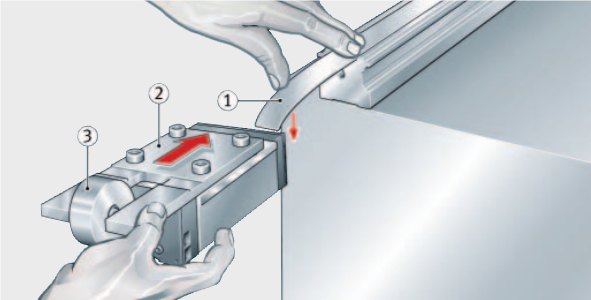

先将安装装置的压辊面朝外安装，向下弯曲伸出的部分如箭头所示。将封盖条斜着压入槽内。确保压力方向正确。 用安装装置安装封盖条，将封盖条，固定侧用手指斜着压入槽内，然后滑动安装装置 。确保压力方向正确滑动安装装置 300 mm。

将封盖条斜着压入槽内。确保压力方向正确。我们建议封盖条只使用一次。用安装装置安装封盖条，滑下安装装置，旋转后 180° 再推到导轨上。现在压辊应该是朝向导轨了，用铁皮剪剪去突出部分，安装上固定件，检查封盖条是否安装良好。导轨面应当平滑，如果需要，使用油石光滑表面。
